LED支架镀层技术深度解析：工艺、可靠性与应用选型

在LED封装领域，支架不仅是芯片的物理承载体，更是电连接、热传导和光反射的关键部件。其表面镀层的性能直接决定了LED产品的光效、可靠性和寿命。本文旨在系统梳理主流的支架镀层技术，包括铜/银、铜/镍/银、铜/镍/铜/银及镍/钯/金镀层体系。通过工艺流程解析、多维度性能对比及可靠性评估，为不同应用场景下的产品开发提供科学的选型依据和技术参考。

1. LED支架常见镀层类型介绍

LED支架基材通常为高导热铜合金（如C194、KFC等），其表面需要进行电镀处理以实现特定功能。主流镀层体系如下：

铜/银 (Cu/Ag): 这是最基础、成本最低的镀层结构。直接在铜基材上镀银。银层提供高反射率和优良的导电、导热及可焊线性能。

铜/镍/银 (Cu/Ni/Ag): 在铜基材和银层之间引入一层镍（Ni）作为阻挡层/扩散阻挡层。镍层能有效阻止铜原子在高温下向银层扩散，从而提高镀层的高温可靠性并抑制银迁移。这是目前市场上的主流工艺。

铜/镍/铜/银 (Cu/Ni/Cu/Ag): 在镍层和银层之间再增加一层预镀铜（Cu）。这层铜的主要作用是改善镍层与银层之间的结合力，进一步提升镀层在严苛环境（如高温高湿、冷热冲击）下的抗分层能力。

镍/钯/金 (Ni/Pd/Au): 一种不含银的高可靠性镀层体系。镍为阻挡层，钯（Pd）作为抗氧化和抗扩散层，保护下方的镍，同时为金层提供良好的附着基础。最外层的薄金（Au）则提供极佳的抗氧化性和优异的焊线性。

其他镀层: 还存在一些特殊应用的镀层，如银钯合金 (Ag/Pd)，旨在平衡成本与抗硫化性能；以及用于某些引脚处理的雾锡 (Matte Sn)等。本文将聚焦于前四种主流体系。

2. 铜/银 (Cu/Ag) 工艺流程

铜/银工艺流程相对简单，核心在于保证铜基材的洁净度与银层的附着力。

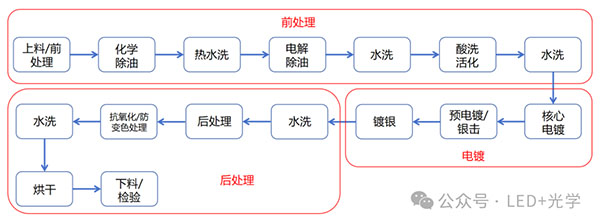

流程图：

关键点解析:

酸洗活化: 去除铜基材表面的氧化物，暴露新鲜的铜表面，是保证结合力的关键。

预镀银/银击 (Silver Strike): 在高氰化物、低银浓度的溶液中快速沉积一层极薄的银，以保证后续厚银层与铜基材的结合力，防止发生置换反应。

抗氧化处理: 银在空气中易与硫化物反应变黑（硫化），此步骤形成一层有机或无机保护膜，延缓变色。

3. 铜/镍/银 (Cu/Ni/Ag) 工艺流程

此工艺增加了镀镍工序，对流程控制要求更高。

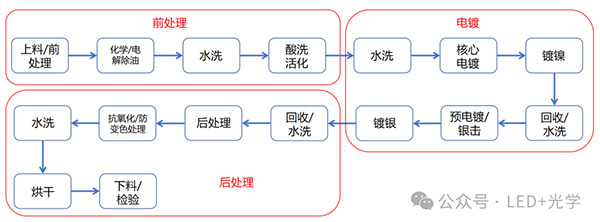

流程图:

关键点解析:

镀镍 (Nickel Plating): 形成一层致密的镍层，其厚度和质量直接影响到阻铜扩散和耐热性能。常用的有氨基磺酸镍（瓦斯镍）体系。

活化: 镀镍后，镍表面可能会钝化，需要进行弱酸活化，以确保后续银层的结合力。

4. 铜/镍/铜/银 (Cu/Ni/Cu/Ag) 工艺流程

在镀镍和镀银之间增加了镀铜步骤，工艺链更长。

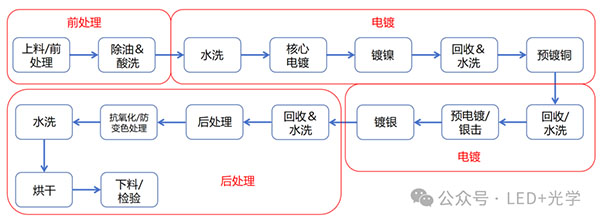

流程图:

关键点解析:

预镀铜 (Copper Plating): 该铜层通常较薄，利用铜-银之间优异的金属键合特性，作为“桥梁”来改善镍-银界面的相容性和附着力，尤其在经历高温或应力循环后效果显著。

5. 镍/钯/金 (Ni/Pd/Au) 工艺流程

这是最高端的镀层工艺，不含银，流程复杂，成本高昂。

流程图:

关键点解析:

镀钯 (Palladium Plating): 钯层是核心功能层。它既能防止镍向外扩散，又能抵御外部环境的侵蚀，同时还是优良的焊线表面。

镀金 (Gold Plating): 通常是闪金（Flash Gold），厚度极薄（微英寸级别）。主要作用是在存储和运输过程中保护钯层不被氧化，并为金线键合提供最理想的惰性表面。

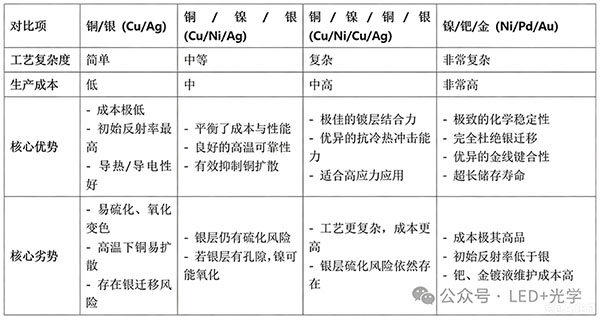

6. 各镀层支架工艺、成本、优劣势对比

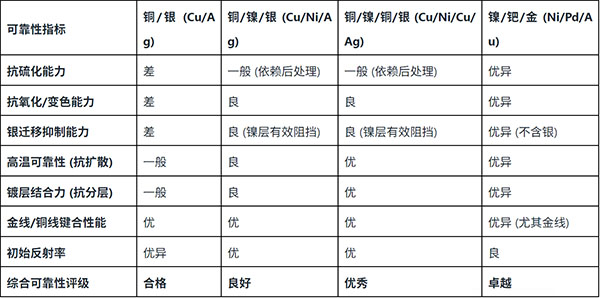

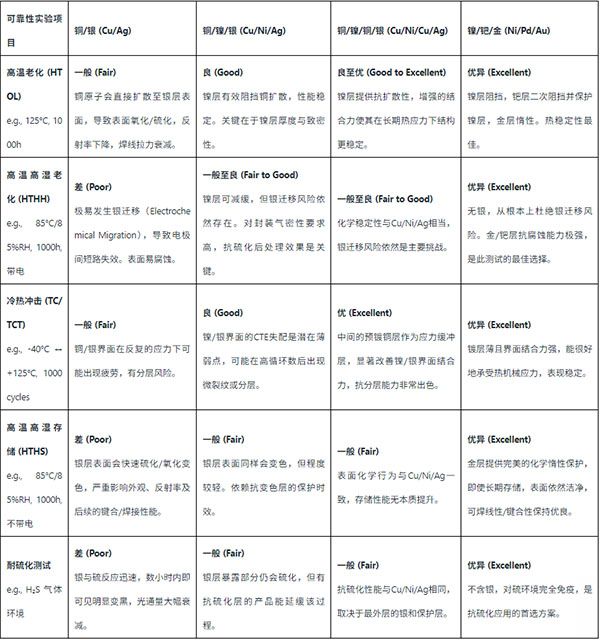

7. 各镀层支架可靠性对比

8. 产品应用方向推荐

基于上述分析，为不同产品选择合适的镀层支架是实现成本与性能最佳平衡的关键。

铜/银 (Cu/Ag) 镀层支架

应用推荐: 成本极其敏感的低功率领域。如：指示灯、家电显示、玩具、部分低端室内照明产品。

选型策略: 适用于对长期可靠性要求不高、工作环境温和（无硫、低湿）且完全密封的封装结构。

铜/镍/银 (Cu/Ni/Ag) 镀层支架

应用推荐: 目前市场应用最广泛的主力。如：中/高功率白光LED、通用室内外照明、消费电子背光、汽车内饰氛围灯。

选型策略: 寻求成本与可靠性最佳平衡点的首选。是绝大多数主流LED封装产品（如PLCC, EMC）的标准配置。

铜/镍/铜/银 (Cu/Ni/Cu/Ag) 镀层支架

应用推荐: 对可靠性有更高要求的领域。如：大功率COB、车用前大灯 (ADB)、工业照明、户外恶劣环境照明、需要频繁经受冷热冲击的应用。

选型策略: 当产品需要在严苛的温度循环或高应力条件下保持长期稳定的镀层附着力时，应优先考虑此方案。成本增加有限，但可靠性增益明显。

镍/钯/金 (Ni/Pd/Au) 镀层支架

应用推荐: 不容有失的顶级可靠性应用。如：车规级安全相关部件（刹车灯、转向灯）、医疗设备光源、传感器、光通信模块、Flip-Chip（倒装）、CSP（芯片级封装）以及任何对硫化和银迁移零容忍的场景。

选型策略: 当成本是次要考虑因素，而产品的长期稳定性、安全性和零失效是首要目标时，此为不二之选。特别适用于开放式或半开放式封装，以及对键合窗口有极高洁净度要求的设计。

总结

LED支架镀层技术没有绝对的“最好”，只有“最合适”。我们必须深刻理解不同镀层体系的内在机理、工艺差异及其在各种应力（电、热、化学、机械）下的行为模式。通过将产品应用需求与镀层的成本、性能、可靠性进行精确匹配，才能设计出既有市场竞争力又具备卓越长期可靠性的LED产品。未来的镀层技术发展将继续围绕更高可靠性、更低成本和更环保的工艺方向演进。
