LED的正向电压（VF）解释与温度漂移特性解析

LED参数——VF，正向电压。

LED是二极管。电流只能从正极流到负极，反过来走不通。这个唯一能走的方向，叫正向。

走通正向，得凑够电压。半导体材料不会白让你过——电子要翻过一道能量门槛，才能从一端跳到另一端。这道门槛的高度，就是VF，正向电压。

看一份真实的规格书，门槛就清楚了

门槛的高度，由半导体材料的带隙（Bandgap）决定。

每种半导体材料，电子要从"被绑住"跳到"自由活动"，需要的能量不一样。这个能量差，就是带隙。带隙越宽，门槛越高，VF越大。红光LED用铝镓铟磷（AlInGaP），带隙约1.9电子伏特（eV），VF在1.8V左右。蓝光用氮化铟镓（InGaN），带隙约2.7eV，VF在3V上下。白光LED的底子是蓝光芯片，涂一层荧光粉转成白光。

看一份真实规格书。

首尔半导体（Seoul Semiconductor，全球Top 5 LED厂商）一颗3528封装的中功率白光灯珠

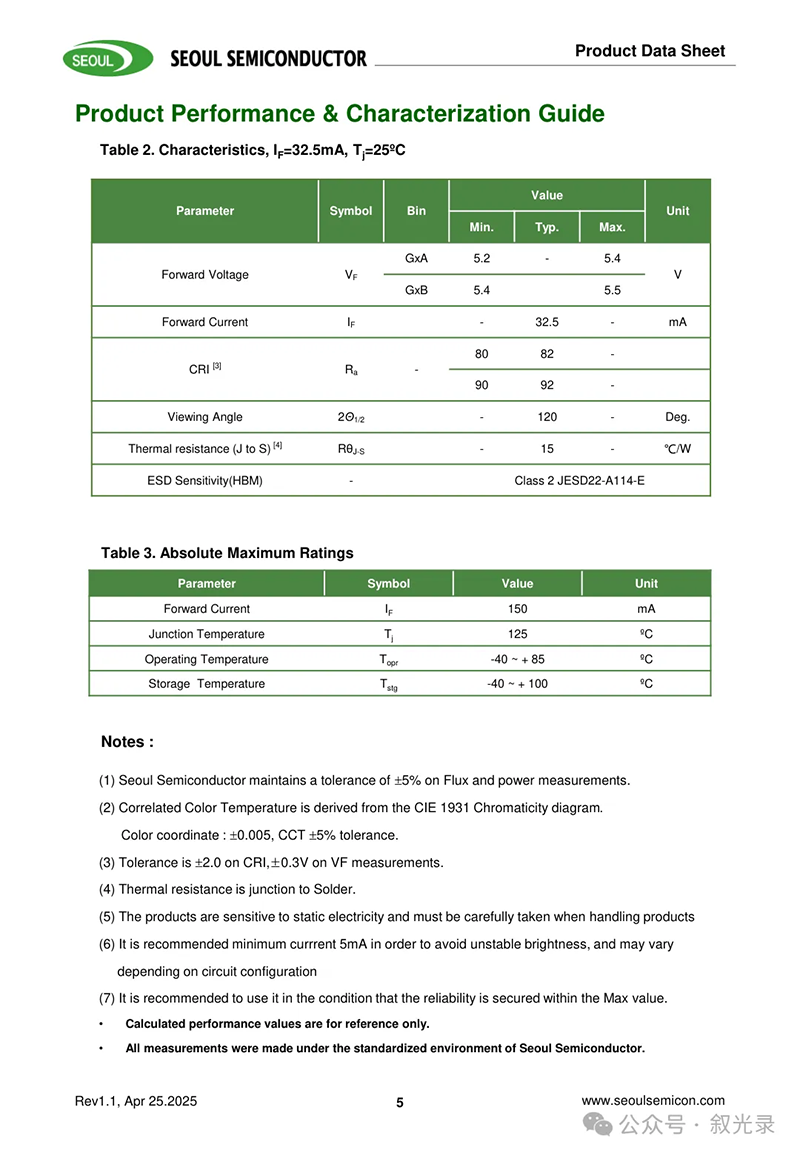

规格书的"产品性能与特性指南"，表格标注的测试条件是：

> IF = 32.5mA，VF = 5.28V，Tj = 25°C，RH30%

25°C结温、32.5毫安电流下，这颗灯珠的正向电压是5.28V。这是一颗6V级别的灯珠——跟3V灯珠逻辑一样，只是内部串了两颗芯片，门槛翻倍。

第5页，特性参数表给出了VF分档：

> GxA档：VF范围 5.2 – 5.4V（典型值5.28V）

> GxB档：VF范围 5.4 – 5.5V

同一型号、同一批次的灯珠，VF有0.2到0.3V的离散。工厂出厂前一颗颗测好、分档装盘

规格书末尾第17条注意事项，首尔半导体自己写了这样一段话——直接引用：

> "If Module circuit series and parallel many PKG, voltage variation problem coming out seriously. To avoid this issue we recommend mixing Vf bin at the SMD Module Program level. Even though using Single bin only."

翻译过来：灯珠串并联多了，VF差异的问题会很严重。即使只用一个档位的货，也建议在贴片环节交错混用。

厂商自己也承认——同一盘货里，VF不是完全一致的。

温度一变，门槛就变了

VF不是定死的。它随温度变。

物理机制不复杂。温度升高，半导体晶格里的原子振动加剧。振得越厉害，电子跟晶格的相互作用越强——带隙被"压缩"了。带隙一窄，电子翻过去需要的能量就少了，VF往下掉。这叫负温度系数。

LED大厂科锐（Cree）的官方热管理文档（XLamp Thermal Management, Rev.81, 2023年3月）给出的数据：温度每升1°C，VF下降1到4毫伏。

在JEDEC（联合电子器件工程委员会）JESD51-51A标准框架下——这是LED结温电学测量的专用标准——测试设备商Vektrex的实测结果是，单颗LED的温度系数落在1到3毫伏/°C之间。一个公开案例测到的是-1.5毫伏/°C。

取行业常用经验值-2毫伏/°C来看：

室温25°C，VF=3.00V

灯板跑半小时，结温85°C

VF=3.00 - (85-25)×0.002 = 2.88V

一颗灯珠，漂了0.12V。10颗串联，总共漂1.2V。100颗呢？驱动电源能不能兜住，全看设计时留没留余量。

不同的材料，漂移系数略有差异。

不同驱动方式的影响

VF温漂它怎么影响电路，取决于驱动方式。两种。

恒流驱动。

驱动芯片不看电压，只盯电流。它的规矩：不管发生什么，电流必须等于额定值。

LED发热，曲线左移。电流想往上窜。芯片几微秒内察觉到了——它不吭声，把输出电压往下拧了一丁点。电流被拽回额定值。

量一下LED两端的电压：2.88V。刚好是新的VF。灯照旧亮。温漂？恒流驱动连眼睛都没眨一下。

恒压驱动。

电源的规矩相反：电压焊死在3.0V。

LED发热，曲线左移。电压不变——还是3.0V。电流自己变大了。电流变大，更热。更热，曲线继续左移。电压还是3.0V，电流继续变大。

热→电流涨→更热→电流再涨。

这是一个停不下来的正反馈，叫热失控。一颗小灯珠跑恒压，多出的那点电流可能无所谓。灯珠一多、总电流一大，雪球滚起来就刹不住了。

并联电路里更明显——两颗VF本来就不完全一致的灯珠，温漂会把差距放大。VF低的那颗抢走更多电流，更热，VF更低，抢得更多。先烧一颗，再崩整路。

每颗LED的温漂系数都差不多——-2毫伏/°C上下。0.2瓦的小灯珠是这样，1瓦的大灯珠也是这样。不同的是系统规模：灯珠越多，电流越大，这颗小小的系数翻出的浪就越大。

> 数据来源：首尔半导体STW#A4MF-Gx规格书（Rev1.1, 2025-04-25，VF=5.28V @32.5mA/Tj=25°C，含VF分档及并联警告）、科锐XLamp热管理文档（-1到-4毫伏/°C）、Vektrex结温测量专题（JEDEC JESD51-51A标准下1到3毫伏/°C）。
