LED灯珠失效机理解析（1）

一个完整的LED灯珠是一个精密的光电系统，其长期可靠性取决于内部各组件（芯片、金线、固晶胶、支架、封装胶、荧光粉）的协同工作与稳定性。任何一个环节的短板都可能导致“多米诺骨牌”式的连锁失效。因此，对失效机理的深刻理解是进行材料选型、结构设计优化、工艺窗口控制以及可靠性预测的基石。本文将逐一解构这些组件的失效世界。

一、 LED支架失效机理分析

LED支架不仅承载芯片、导通电流，还扮演着关键的散热角色。其失效模式直接影响LED的电、光、热及机械性能。

1.1 支架开裂

现象描述： 常见于PLCC、EMC等类型的支架，裂纹通常从应力集中点（如引脚根部、杯口锐角处）萌生并扩展。

机理分析：

热机械应力：支架的塑封体（PPA/ PCT/EMC/SMC等）与金属引脚（铜、铁）之间存在巨大的热膨胀系数（CTE）差异（例如，PPA的CTE约为20-60 ppm/°C，而铜约为17 ppm/°C）。在回流焊或高低温循环等温度急剧变化过程中，CTE失配会产生巨大的内应力，当应力超过材料的断裂韧性时，便会引发开裂。

湿气诱导的“爆米花”效应：PPA/PCT等高分子材料具有一定的吸湿性。若灯珠在回流焊前未经充分烘烤，内部吸收的湿气在高温下会迅速汽化膨胀，产生极高的蒸汽压。该压力作用于材料内部，极易导致分层和开裂。这与器件的湿敏等级（MSL）直接相关。

外力损伤：LED支架在运输或者工艺过程中受到外力冲击导致支架开裂。如支架在运输/转运过程中受到撞击或者掉落，支架在工艺过程中受到机台的挤压、大力碰撞等。外力损伤通常还分为两种情况，一种是明显裂纹，另一种是暗裂。

根本原因与对策：

原因： ①材料CTE匹配度差；②支架结构设计存在锐角等应力集中区；③MSL管控不严，灯珠包装出货前或客户端未按要求进行除湿烘烤；④支架受到外力冲击损伤。

对策：①选用低吸湿性、高韧性、与金属CTE更匹配的改性PPA/PCT材料；②优化支架结构，采用圆角过渡设计以分散应力；③提升产品MSL等级，并严格规范灯珠包装出货前或客户端的SMT前烘烤流程；④支架运输过程中要做好防护，工艺过程中避免过大外力作用于支架上。

1.2 支架发黑/发黄变色

现象描述：支架镀银层从银白色变为黄色、棕色甚至黑色。

机理分析：

硫化反应（主要原因）：银（Ag）的化学性质活泼，极易与环境中的含硫化合物（如H₂S, SO₂）发生反应，生成黑色的硫化银（Ag₂S）。硫源可能来自空气污染、PCB板材、助焊剂残留、橡胶密封圈等。反应式：4Ag + 2H₂S + O₂ → 2Ag₂S + 2H₂O。高温高湿会显著加速此反应。

氧化反应：在高温下，银也会与氧气发生缓慢氧化，生成深色的氧化银（Ag₂O）。

电化学迁移：在高温高湿和电场作用下，银离子可能发生迁移，导致变色和短路风险。

卤素腐蚀：PCB基板或助焊剂中残留的卤素（Cl, Br）在高温下会腐蚀镀银层。

根本原因与对策：

原因：镀银层致密性差，抗硫化能力弱；应用环境恶劣，含硫/卤素浓度高。

对策：采用抗硫化性能更强的镀金（Au）或复合镀层（如钯金AgPd）；优化镀银工艺，增加镀层致密性与厚度；在封装胶水中添加硫吸收剂；建议客户使用低硫作业环境和物料。

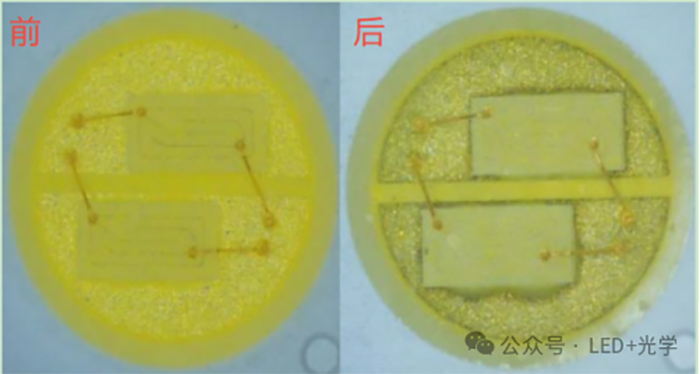

图1 LED灯珠硫化实验前/后对比图片

1.3 树脂粉化 & 镀层起泡/剥离

现象描述：支架塑封体表面失去光泽，呈粉末状；镀层出现鼓包或成片脱落。

机理分析：

树脂粉化：PPA/PCT等材料在长期高温和短波长光（尤其是蓝光/紫外光）照射下，高分子链会发生断裂、交联和降解（光氧化老化），导致材料力学性能下降，表面变脆、粉化。

镀层失效：

结合力不足：塑封体/金属基材与镀层之间的结合力是物理和化学作用力。若前处理（除油、活化）不当，或基材表面有污染，会导致初始结合力差。

应力驱动剥离：在热循环过程中，镀层与基材的CTE失配同样会产生剪切应力，破坏界面结合。

腐蚀导致：环境中的腐蚀性介质（如潮气、酸性气体）渗透到界面，腐蚀基材，导致镀层失去附着点而起泡。

根本原因与对策：

原因：PPA/PCT材料耐热耐候性不足；电镀工艺不良，前处理不彻底；恶劣的服役环境。

对策：选用更高耐温等级（HDT）和抗UV性能的支架材料；严格控制电镀工艺参数，加强前处理和镀层结合力测试（如百格测试）；进行镀层可靠性评估（如盐雾测试）。

二、LED固晶胶失效机理分析

固晶胶是连接芯片与支架的桥梁，承担着机械固定、导热和导电（对于倒装/垂直结构芯片）的关键功能。

2.1 变色

现象描述：银胶或绝缘胶由初始颜色（如银灰色、白色）变为黄色或棕色。

机理分析：固晶胶主要成分为环氧树脂（Epoxy）或有机硅（Silicone）及填料（如银粉）。其变色机理与封装胶类似，主要是树脂基体在高温和蓝光辐射下发生老化，分子链结构改变，产生生色基团。银粉的氧化也可能加剧变色。

根本原因与对策：

原因：固晶胶材料耐热、抗光老化性能不足；LED结温（Tj）长期过高。

对策：选用耐高温、抗黄变性能更优的固晶胶体系（如改性环氧、有机硅）；优化灯具散热设计，降低实际工作结温。

2.2 剥离/分层

现象描述：芯片与固晶胶、或固晶胶与支架之间出现分离，形成空洞。

机理分析：这是最致命的固晶胶失效模式之一。

热应力：芯片（Si/GaN, CTE ~3-6 ppm/°C）、固晶胶（CTE ~20-50 ppm/°C）、支架（Cu, CTE ~17 ppm/°C）三者之间存在显著的CTE失配。在温度循环中，界面处产生巨大的剪切应力，当应力超过粘接强度时，便发生剥离。

界面污染：芯片背面或支架固晶区域存在油污、氧化物、湿气等污染物，会严重削弱固晶胶的浸润性和粘接力。

固化不完全：固化温度、时间不足，导致固晶胶交联不充分，内聚强度和粘接强度均未达到最佳值。

后果与对策：

后果：剥离产生的空洞是热的不良导体，会极大地增加芯片到支架的热阻（Rth j-s），导致结温急剧升高，光效下降，寿命锐减。

对策：选用低CTE、高Tg、高粘接强度的固晶胶；严格控制固晶前的等离子清洗（Plasma Cleaning）等清洁工序；优化烘烤曲线，确保固晶胶完全固化；通过SAT/C-SAM（扫描声学显微镜）等无损检测手段监控固晶空洞率。
